Leitfaden für Ingenieure zu Sinterlagern

Pulvermetallurgisch hergestellte Lager, auch als Sinterlager oder ölgetränkte Lager bezeichnet, sind ein wesentlicher Bestandteil unzähliger mechanischer Systeme. Sie werden häufig in Elektromotoren, Haushaltsgeräten, Automobilsystemen, Anlagen der industriellen Automatisierung und medizinischen Geräten eingesetzt - im Wesentlichen überall dort, wo Drehbewegungen und eine reibungsarme Leistung erforderlich sind. Im Gegensatz zu herkömmlichen Lagern, die durch spanende Bearbeitung oder Gießen hergestellt werden, werden pulvermetallurgisch hergestellte Lager durch Verdichten und Sintern von Metallpulvern zu präzisen Formen mit kontrollierter Porosität gefertigt. Diese einzigartige Struktur verleiht ihnen selbstschmierende Eigenschaften und eine ausgezeichnete Verschleißfestigkeit bei gleichzeitig wettbewerbsfähigen Produktionskosten.

Dieser Leitfaden bietet einen detaillierten, auf technische Anwendungen ausgerichteten Überblick über pulvermetallurgisch hergestellte Lager - von ihrer inneren Struktur und ihrem Funktionsprinzip über den Herstellungsprozess und die Leistungsmerkmale bis hin zu ihren industriellen Anwendungen. Er soll Ingenieuren und technischen Einkäufern ein tieferes Verständnis dafür vermitteln, wie diese Lager funktionieren, wie der richtige Typ ausgewählt wird und welche Faktoren bei ihrer Integration in mechanische Konstruktionen zu berücksichtigen sind.

1. Aufbau und Funktionsprinzip pulvermetallurgisch hergestellter Lager

Der grundlegende Unterschied zwischen einem pulvermetallurgisch hergestellten Lager und einem herkömmlichen Lager liegt in seiner inneren Struktur. Pulvermetallurgisch hergestellte Lager zeichnen sich durch eine poröse Metallmatrix aus - ein Netzwerk miteinander verbundener mikroskopischer Poren, die während des Sinterprozesses entstehen. Diese Poren machen je nach spezifischem Werkstoff und den Anforderungen der Anwendung typischerweise 10 %–30 % des Gesamtvolumens aus.

1.1 Poröse Struktur und Selbstschmierung

Die Porosität von pulvermetallurgisch hergestellten Lagern ist kein Mangel, sondern ein bewusstes Konstruktionsmerkmal. Nach dem Sintern werden die Poren unter Vakuum oder Druck mit Schmieröl imprägniert. Dieses Öl füllt das Porennetzwerk und bleibt darin eingeschlossen, bis das Lager in Betrieb ist.

Während sich das Lager dreht und erwärmt, wird das Öl durch Kapillarwirkung an die Oberfläche gezogen und bildet einen dünnen Schmierfilm zwischen Lager und Welle. Wenn das Lager abkühlt und sich nicht mehr dreht, wird das Öl wieder in die Poren aufgenommen und steht für den nächsten Zyklus bereit. Dieser Mechanismus sorgt während der gesamten Lebensdauer des Lagers für eine kontinuierliche, selbstregulierende Schmierung und macht in den meisten Fällen externe Schmiersysteme überflüssig.

1.2 Mikrostruktur des Werkstoffs

Die Mikrostruktur eines gesinterten Lagers besteht typischerweise aus metallischen Partikeln, die während des Sinterns durch Festkörperdiffusion miteinander verbunden werden. Zu den gängigen Grundwerkstoffen gehören:

• Kupferbasierte Legierungen: Werden häufig für Anwendungen mit geringer bis mittlerer Belastung eingesetzt und bieten eine hervorragende Wärmeleitfähigkeit sowie eine gute Korrosionsbeständigkeit.

• Eisenbasierte Legierungen: Bieten eine höhere Festigkeit und Tragfähigkeit und eignen sich für Schwerlast- und Automobilanwendungen.

• Bronzelegierungen (Kupfer-Zinn): Bieten ein ausgewogenes Verhältnis zwischen Festigkeit, Verschleißfestigkeit und Selbstschmierung.

• Edelstahl: Wird in korrosiven Umgebungen oder dort eingesetzt, wo Hygiene entscheidend ist (z. B. in der Lebensmittelverarbeitung oder bei medizinischen Geräten).

Die Kombination aus einer porösen Struktur und einer sorgfältig ausgewählten Legierungszusammensetzung verleiht pulvermetallurgischen Lagern ihre einzigartige Kombination aus Eigenschaften: Selbstschmierung, Maßstabilität und kostengünstige Massenproduktion.

2. Herstellungsverfahren für pulvermetallurgische Lager

Die Herstellung von Lagern aus der Pulvermetallurgie umfasst eine Reihe sorgfältig kontrollierter Schritte. Jede Phase beeinflusst die endgültigen Eigenschaften, die Porosität, die Maßgenauigkeit und die Leistung des Lagers.

2.1 Pulvers Auswahl und Vorbereitung

Der Prozess beginnt mit der Auswahl hochwertiger Metallpulver. Diese Pulver müssen eine kontrollierte Partikelgrößenverteilung aufweisen, die typischerweise von 20 bis 200 Mikrometern reicht. Partikelform und -verteilung beeinflussen das Verdichtungsverhalten, die Porosität und die endgültigen mechanischen Eigenschaften erheblich.

In vielen Fällen werden Legierungselemente dem Pulver vorgemischt, um die gewünschten Materialeigenschaften zu erzielen. Außerdem können Schmiermittel oder Bindemittel hinzugefügt werden, um die Fließfähigkeit zu verbessern und die Reibung während der Verdichtung zu verringern.

2.2 Verdichtung

Das vorbereitete Pulver wird in eine Präzisionsmatrize gefüllt und unter hohem Druck (typischerweise 200–800 MPa) mithilfe einer hydraulischen oder mechanischen Presse verdichtet. Dabei entsteht ein „Grünling“ - ein festes, aber zerbrechliches Vorformteil mit ungefährer Form des endgültigen Lagers. Der Verdichtungsdruck und die Gestaltung der Matrize bestimmen die Grünlingsdichte und Gleichmäßigkeit, die sich direkt auf die endgültige Porosität und Festigkeit auswirken.

2.3 Sintern

Der Grünling wird anschließend in einem Ofen mit kontrollierter Atmosphäre bei einer Temperatur unterhalb des Schmelzpunkts des Metalls gesintert (bei Bronze typischerweise 750–850 °C, bei Eisen etwa 1100–1200 °C). Während des Sinterns verbinden sich die Metallpartikel durch Festkörperdiffusion, wodurch die mechanische Festigkeit und Maßstabilität zunehmen und gleichzeitig die miteinander verbundene Porenstruktur erhalten bleibt.

Die Atmosphärenkontrolle ist entscheidend - häufig verwendete Gase sind Wasserstoff, Stickstoff oder dissoziiertes Ammoniak -, um Oxidation zu verhindern und gleichbleibende Eigenschaften sicherzustellen.

2.4 Kalibrieren und Bearbeiten (falls erforderlich)

Nach dem Sintern kann das Lager kalibriert werden - ein sekundärer Pressvorgang, der die Maßgenauigkeit und Oberflächenqualität verbessert. In manchen Fällen wird eine leichte Bearbeitung (z. B. Bohren oder Reiben) eingesetzt, um engere Toleranzen oder spezielle Geometrien zu erreichen. Einer der wichtigsten Vorteile der Pulvermetallurgie ist jedoch die Herstellung in nahezu endkonturnaher Form, wodurch der Bedarf an umfangreicher Bearbeitung minimiert wird.

2.5 Ölimprägnierung

Der letzte Schritt ist die Ölimprägnierung. Die Lager werden in eine mit Schmieröl gefüllte Vakuum- oder Druckkammer eingesetzt. Der Druckunterschied presst das Öl in die miteinander verbundenen Poren und gewährleistet eine gleichmäßige Sättigung. Die Art des verwendeten Öls hängt von den Betriebsbedingungen ab - Mineralöle für den allgemeinen Einsatz, synthetische Öle für Hochtemperatur- oder Hochgeschwindigkeitsanwendungen.

3. Wichtige Leistungsmerkmale

Pulvermetallurgische Lager werden wegen einer Kombination von Eigenschaften geschätzt, die sie äußerst effizient, zuverlässig und kostengünstig machen. Das Verständnis dieser Merkmale ist für die richtige Auswahl und Auslegung unerlässlich.

3.1 Porosität und Ölkapazität

Der Porositätsgrad liegt typischerweise zwischen 10 % und 30 % des Volumens. Eine höhere Porosität erhöht die Ölspeicherkapazität und die Fähigkeit zur Selbstschmierung, verringert jedoch die mechanische Festigkeit. Eine geringere Porosität verbessert die Festigkeit und Tragfähigkeit, kann jedoch eine häufigere Schmierung erfordern. Ingenieure müssen diese Faktoren je nach den Anforderungen der Anwendung abwägen.

3.2 Reibungs- und Verschleißfestigkeit

Die selbstschmierende Eigenschaft von Sinterlagern führt zu einem niedrigen Reibungskoeffizienten, der unter normalen Betriebsbedingungen typischerweise bei etwa 0,05–0,12 liegt. Der kontinuierliche Ölfilm minimiert den Metall-zu-Metall-Kontakt, reduziert den Verschleiß und verlängert die Lebensdauer. Für anspruchsvolle Umgebungen können Verbundpulver oder Festschmierstoffe wie Graphit oder MoS₂ zugesetzt werden, um die Verschleißfestigkeit zu erhöhen.

3.3 Maßstabilität

Da pulvermetallurgische Lager in Präzisionsmatrizen geformt werden und nur minimale Bearbeitung erfordern, weisen sie eine ausgezeichnete Maßwiederholgenauigkeit auf. Wärmeausdehnungskoeffizienten und Maßstabilität sind vorhersehbar und ermöglichen enge Passungen sowie eine gleichbleibende Leistung auch bei wechselnden Temperaturen.

3.4 Geräusch- und Vibrationsreduzierung

Die natürliche Porosität und der Ölfilm wirken als Dämpfungselemente und tragen dazu bei, Geräusche und Vibrationen in rotierenden Maschinen zu reduzieren. Diese Eigenschaft ist besonders wertvoll bei Elektromotoren, Ventilatoren und Haushaltsgeräten, bei denen ein geräuscharmer Betrieb unerlässlich ist.

3.5 Tragfähigkeit und Drehzahl

Pulvermetallurgische Lager sind zwar nicht für extrem hohe Belastungen oder Geschwindigkeiten ausgelegt, erbringen aber innerhalb ihres Auslegungsbereichs gute Leistungen. Typische Belastbarkeiten liegen je nach Werkstoff und Schmierung zwischen 5–25 MPa, und die Gleitgeschwindigkeiten können 10 m/s überschreiten.

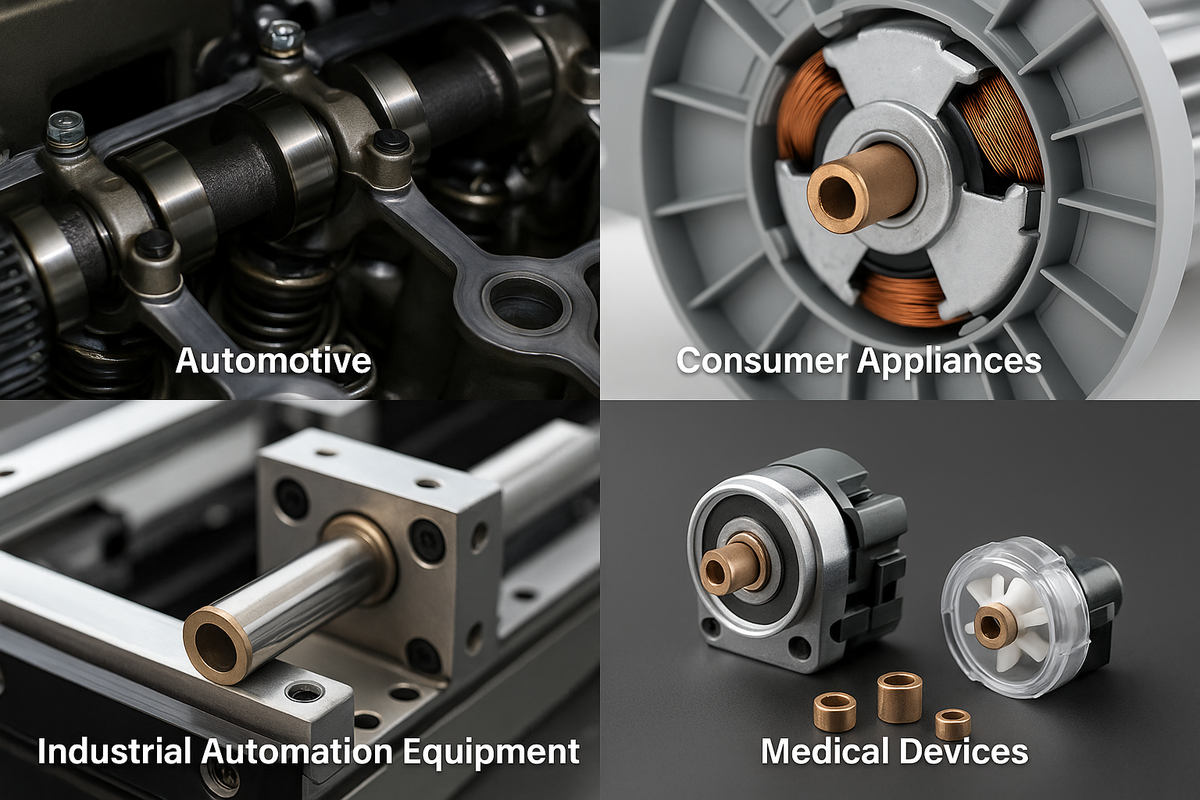

4. Anwendungen pulvermetallurgischer Lager

Pulvermetallurgische Lager werden in einer außerordentlich großen Bandbreite von Branchen und mechanischen Systemen eingesetzt. Ihre Kombination aus niedrigen Kosten, Selbstschmierung und wartungsfreiem Betrieb macht sie ideal für Anwendungen, bei denen herkömmliche Lager unpraktisch oder zu teuer wären.

4.1 Automobilindustrie

• Ölpumpen und Wasserpumpen

• Türscharniere und Sitzversteller

• Lichtmaschinen und Anlassermotoren

Hier reduzieren Sinterlager den Wartungsaufwand, bewältigen moderate Belastungen und arbeiten über lange Betriebszeiten zuverlässig.

4.2 Elektromotoren und Haushaltsgeräte

• Lüftermotoren und Gebläseeinheiten

• Waschmaschinen und Trockner

• Staubsauger und Luftreiniger

Die selbstschmierende Eigenschaft macht eine externe Schmierung überflüssig und trägt zur Geräuschreduzierung bei - entscheidend für Haushaltsgeräte.

4.3 Industrielle Automatisierung und Maschinenbau

• Linearantriebe und Förderanlagen

• Getriebemotoren und Pumpen

• Verpackungs- und Montagemaschinen

In industriellen Umgebungen bieten pulvermetallurgische Lager eine konstante Leistung und lange Wartungsintervalle, selbst im Dauerbetrieb.

4.4 Medizinische Geräte und Präzisionsinstrumente

• Laborausrüstung

• Kleine Pumpen und Motoren

• Robotische chirurgische Instrumente

Hier sind der saubere Betrieb, die Maßgenauigkeit und der wartungsfreie Betrieb entscheidend.

5. Konstruktions- und Auswahlkriterien

Die Auswahl des richtigen pulvermetallurgischen Lagers hängt von mehr als nur Größe und Form ab. Ingenieure müssen anhand der mechanischen und umgebungsbedingten Anforderungen der Anwendung mehrere Faktoren bewerten.

5.1 Anforderungen an Belastung und Geschwindigkeit

Für Bedingungen mit hohen Belastungen oder hohen Geschwindigkeiten werden Lager mit geringerer Porosität und verstärkten Werkstoffen, beispielsweise Eisenlegierungen, empfohlen. Für geringere Belastungen und moderate Geschwindigkeiten sind Lager aus Bronze oder Kupferlegierungen ausreichend.

5.2 Betriebstemperatur

Standard-ölgetränkte Lager sind für Temperaturen bis etwa 120 °C geeignet. Für höhere Temperaturen sollten synthetische Öle oder spezielle Werkstoffe wie Edelstahl in Betracht gezogen werden.

5.3 Umweltbedingungen und Korrosionsbeständigkeit

In feuchten, korrosiven oder chemisch aggressiven Umgebungen können Lager aus Edelstahl oder vernickelte Lager erforderlich sein. Zusätzliche Oberflächenbehandlungen können die Beständigkeit weiter verbessern.

5.4 Maßtoleranzen und Passung

Da pulvermetallurgische Lager nahezu endkonturnah hergestellt werden, liegen die Toleranzklassen typischerweise zwischen IT7 und IT9. Durch nachträgliches Kalibrieren oder Bearbeiten können jedoch engere Toleranzen erreicht werden.

5.5 Wartung und Lebensdauer

In den meisten Anwendungen sind Sinterlager wartungsfrei. Unter anspruchsvollen Bedingungen kann eine regelmäßige erneute Öl-Imprägnierung jedoch ihre Lebensdauer verlängern.

6. Zukünftige Entwicklungen und Materialinnovationen

Der Bereich der Sinterlager entwickelt sich kontinuierlich weiter, wobei sich die Forschung darauf konzentriert, die Leistung zu verbessern und die Anwendungsbereiche zu erweitern. Zu den bemerkenswerten Trends gehören:

• Verbundwerkstoffe: Die Kombination von Metallen mit Graphit- oder Keramikpartikeln verbessert die Verschleißfestigkeit und thermische Stabilität.

• Fortschrittliche Schmierstoffe: Hochleistungsfähige synthetische Öle und Festschmierstoffe verlängern die Lebensdauer und erweitern die Betriebstemperaturbereiche.

• Integration der additiven Fertigung: Hybride Verfahren, die Pulvermetallurgie und 3D-Druck kombinieren, ermöglichen komplexe Geometrien und kundenspezifische Designs.

• Umweltfreundliche Produktion: Die Entwicklung bleifreier Materialien und nachhaltiger Schmiersysteme steht im Einklang mit strengeren Umweltvorschriften.

7. Fazit und Auswahl des richtigen Partners

Sinterlager bieten eine einzigartige Kombination aus Selbstschmierung, Maßstabilität, Kosteneffizienz und Zuverlässigkeit. Ihre poröse Struktur, die ölgetränkte Ausführung und die endkonturnahe Fertigung machen sie zu einer bevorzugten Lösung in der Automobilindustrie sowie im Industrie-, Konsumgüter- und Medizinsektor. Bei richtiger Auswahl und Konstruktionsintegration liefern sie über lange Lebensdauern hinweg eine konstante, wartungsfreie Leistung.

Die Qualität und Leistung von Sinterlagern hängen jedoch stark von der Erfahrung des Herstellers bei der Pulvera Auswahl, Verdichtung, Sinterung und Imprägnierung ab. Die Zusammenarbeit mit einem Partner, der diese Prozesse versteht und technische Unterstützung von der Materialauswahl bis zur Endproduktion bieten kann, stellt sicher, dass die Lager Ihre genauen Leistungs- und Kostenziele erfüllen.

Bei XY-Global sind wir auf präzise pulvermetallurgische Lösungen spezialisiert, darunter kundenspezifisch entwickelte Lager für anspruchsvolle Anwendungen. Unser Ingenieurteam arbeitet eng mit Kunden zusammen, um Materialzusammensetzung, Porosität und Fertigungsparameter zu optimieren und so das beste Verhältnis von Leistung und Kosten zu erreichen.
Wenn Sie einen zuverlässigen Lieferanten für Sinterlager suchen oder eine maßgeschneiderte Lösung für Ihr Projekt besprechen möchten, kontaktieren Sie uns noch heute, um zu erfahren, wie wir Ihr nächstes Design unterstützen können.
